產品概述
PA系列會議攝像機是新一代高清信息通信類攝像機，具有完善的功能、優異的性能、豐富的接口；先進的ISP處理技術和算法，使得圖像效果生動逼真、畫面亮度均勻、光色層次感強、清晰度高、色彩還原性好。支持H.264+/H.264編碼，在低帶寬下使得畫面更加流暢、清晰。主要適用于學校、政府、企業等會議室、審訊室、訊問室的現場實時的圖像采集。
產品型號和外觀

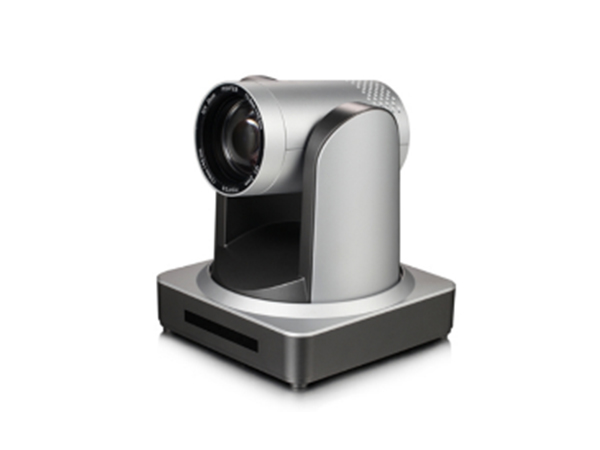

PA-E200

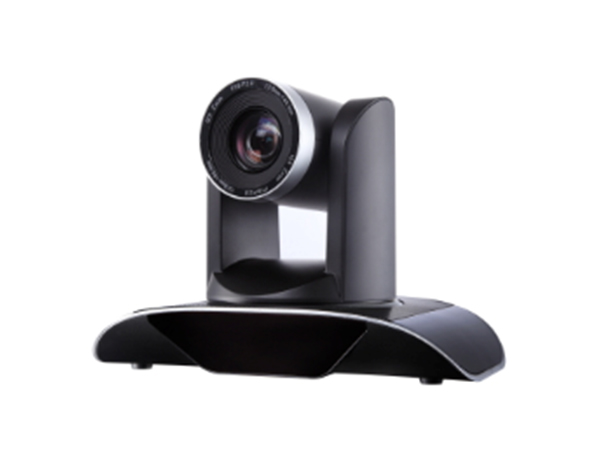

PA-E300

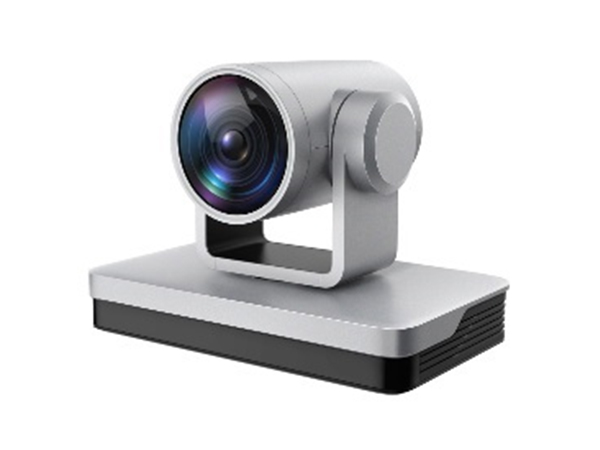

PA-I400

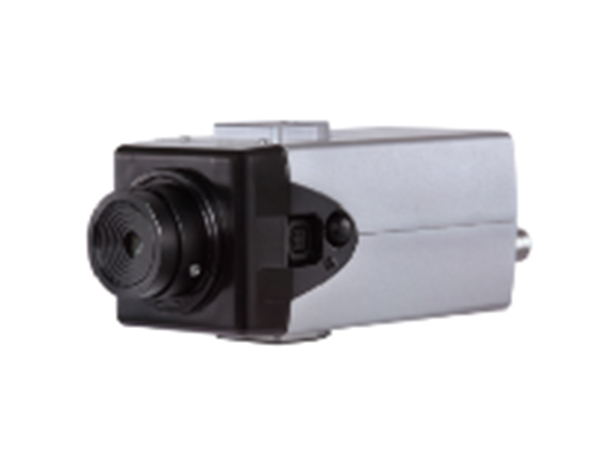

PA-F300

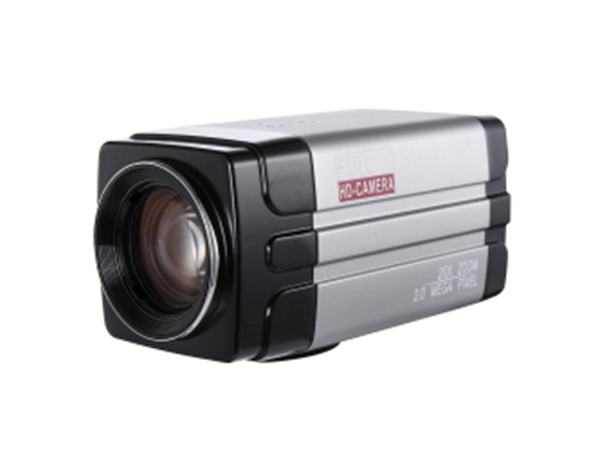

PA-F200
產品規格
項目 | PA-E205 | PA-E210 | PA-E212 | PA-E220 | PA-E230 |
攝像機、鏡頭參數 | |||||
圖像傳感器 | 1/2.8英寸高品質CMOS傳感器 | ||||
有效像素 | 207萬、16：9 | ||||
視頻信號 | HDMI/SDI/HDBaseT接口視頻格式：1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97 | ||||
USB3.0接口視頻格式：1）USB3.0：1920×1080P60/50/30/25；1280×720P60/50/30/25；960×540P30；640×360P30；640×480P30；352×288P30；800×600P302）USB3.0兼容USB2.0：960×540P30；640×360P30；1280×720P10/15；720×576P50；720×480P60；640×480P30；352×288P30；800×600P30 | |||||
USB2.0接口視頻格式：176×144/320×240/320×180/352×288/640×480/720×480/720×576/640×360/800×600/960×540/1024×576/1024×768/1280×720/1920×1080P30/25/20/15/10/5 | |||||
鏡頭光學變倍 | 5倍光學變焦f=3.1～15.5mm | 10倍光學變焦f=4.7～47mm | 12倍光學變焦f=3.9～46.8mm | 20倍光學變焦f=5.5～110mm | 30倍光學變焦f=4.3～129mm |
視角 | 20°～83.7° | 6.43°～60.9° | 6.3°～72.5° | 3.3°～54.7° | 2.34°～65.1° |
光圈系數 | F1.8～F2.8 | F1.6～F3.0 | F1.8～F2.4 | F1.6～F3.5 | F1.6～F4.7 |
數字變倍 | 10倍 | ||||
最低照度 | 0.5Lux（F1.8，AGC ON） | ||||
數字降噪 | 2D & 3D數字降噪 | ||||
白平衡 | 自動/手動/一鍵白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | ||||
聚焦 | 自動/手動/一鍵聚焦 | ||||
光圈 | 自動/手動 | ||||
電子快門 | 自動/手動 | ||||
背光補償 | 開/關 | ||||
動態范圍 | 關/動態等級調整 | ||||
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 | ||||
信噪比 | >55dB | ||||
接口功能性能 | |||||
視頻輸出接口 | HDMI、SDI、LAN、USB3.0、USB2.0 | ||||
圖像碼流 | 雙碼流輸出 | ||||
視頻壓縮格式 | H.264+、H.264 | ||||
音頻輸入接口 | A-IN：雙聲道3.5mm線性輸入 | ||||
音頻壓縮格式 | AAC、MP3、G.711A | ||||
網絡接口 | 100M網口（10/100BASE-TX）5GWiFi（可選） | ||||
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議；支持遠程升級、遠程重啟、遠程復位 | ||||
控制接口 | RS232（環通）、RS485 | ||||
控制協議 | 協議：VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 | ||||
電源接口 | DC12V | ||||
電源適配器 | 輸入AC110V-AC220V輸出DC12V/1.5A | ||||
輸入電壓/電流 | DC12V±10% / 1A（最大） | ||||
功耗 | 12W（最大） | ||||
云臺參數 | |||||
水平轉動 | -170°～+170° | ||||
俯仰轉動 | -30°～+90° | ||||
水平控制速度 | 0.1～60°/秒 | ||||
俯仰控制速度 | 0.1～30°/秒 | ||||
預置位速度 | 水平：60°/秒；俯仰：30°/秒 | ||||
預置位數量 | 用戶最多可設置255個預置位（遙控器10個） | ||||
其它參數 | |||||
儲藏溫度/濕度 | -10℃～+60℃ / 20%～95% | ||||
工作溫度/濕度 | -10℃～+50℃ / 20%～80% | ||||
尺寸（長×寬×高） | 150mm×150mm×167.5mm | ||||
項目 | PA-E312 | PA-E320 | PA-E330 |
攝像機、鏡頭參數 | |||
圖像傳感器 | 1/2.8英寸高品質CMOS傳感器 | ||
有效像素 | 207萬、16：9 | ||
視頻信號 | DVI（HDMI）/SDI接口視頻格式：1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97U3接口視頻格式：1）U3：1920×1080P60/50/30/25；1280×720P60/50/30/25；960×540P30；640×360P30；640×480P30；352×288P30；800×600P302）U3兼容U2：960×540P30；640×360P30；1280×720P10/15；720×576P50；720×480P60；640×480P30；352×288P30；800×600P30U2接口視頻格式：176×144/320×240/320×180/352×288/640×480/720×480/720×576/640×360/800×600/960×540/1024×576/1024×768/1280×720/1920×1080P30/25/20/15/10/5 | ||
鏡頭光學變倍 | 12倍；f＝3.9～46.8mm | 20倍；f＝5.5～110mm | 30倍；f＝4.3～129mm |
視角 | 6.3°（窄角）～72.5°（廣角） | 3.3°（窄角）～54.7°（廣角） | 2.34°（窄角）～65.1°（廣角） |
光圈系數 | F1.8～F2.4 | F1.6～F3.5 | F1.6～F4.7 |
數字變倍 | ×10 | ||
最低照度 | 0.5Lux（F1.8，AGC ON） | ||
數字降噪 | 2D & 3D數字降噪 | ||
白平衡 | 手動/自動/一鍵白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | ||
聚焦 | 自動/手動/一鍵聚焦 | ||
光圈 | 自動/手動 | ||
電子快門 | 自動/手動 | ||
背光補償 | 開/關 | ||
動態范圍 | 關/動態等級調整 | ||
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 | ||
信噪比 | >55dB | ||
接口功能性能 | |||
視頻輸出接口 | DVI（HDMI）、HDMI、SDI、LAN、USB3.0、USB2.0 | ||
圖像碼流 | 雙碼流輸出 | ||
視頻壓縮格式 | H.264+、H.264 | ||
音頻輸入接口 | A-IN：雙聲道3.5mm線性輸入 | ||
音頻壓縮格式 | AAC、MP3、G.711A | ||
網絡接口 | 100M網口（10/100BASE-TX）；5GWiFi（可選） | ||
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議；支持遠程升級、遠程重啟、遠程復位 | ||
控制接口 | RS232（環通）、RS485 | ||
控制協議 | VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 | ||
電源接口 | DC12V | ||
電源適配器 | 輸入AC110V-AC220V輸出DC12V/1.5A | ||
輸入電壓 | DC12V±10% | ||
輸入電流 | 1A（最大） | ||
功耗 | 12W（最大） | ||
云臺參數 | |||
水平轉動 | -170°～+170° | ||
俯仰轉動 | -30°～+90° | ||
水平控制速度 | 0.1～100°/秒 | ||
俯仰控制速度 | 0.1～45°/秒 | ||
預置位速度 | 水平：100°/秒；俯仰：45°/秒 | ||
預置位數量 | 用戶最多可設置255個預置位（遙控器10個） | ||
其它參數 | |||
儲藏溫度 | -10℃～+60℃ | ||
儲藏濕度 | 20%～95% | ||
工作溫度 | -10℃～+50℃ | ||
工作濕度 | 20%～80% | ||
尺寸（長×寬×高） | 258mm×172mm×169mm | ||
項目 | PA-I400 |
攝像機、鏡頭參數 | |
光學變倍 | 12倍光學變焦 |
焦距范圍 | f=3.85mm～43.06mm ± 5% |
視場角 | 水平：7.59?（窄角）～80.4?（廣角）；垂直：4.6?（窄角）～50.0?（廣角） |
圖像傳感器 | 1/2.5英寸SONY CMOS圖像傳感器 |
有效像素 | 8.51M有效像素、16：9 |
視頻信號 | HDMI輸出支持的視頻格式：4KP@60fps、4KP@50fps、4KP@30fps、4KP@25fps、1080P@60fps、1080P@50fps、1080I@60fps、1080I@50fps、1080P@30fps、1080P@25fps、720P@60fps、720P@50fps |
USB3.0輸出支持視頻格式：YUY2/NV12支持1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fpsMJPEG/H.264支持3840×2160P30fps、1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fps | |
USB3.0兼容USB2.0輸出支持視頻格式:YUY2/NV12支持640×360P30fps、640×480P30fps、320×176P30fpsMJPEG/H.264支持3840×2160P30fps、1920×1080P30fps、1280×720P30fps、1024×576P30fps、960×540P30fps、800×448P30fps、640×360P30fps、640×480P30fps、320×176P30fps | |
光圈系數 | F1.8～F3.56 ± 5% |
最低照度 | 0.05Lux(F1.8，AGC ON) |
數字降噪 | 2D & 3D數字降噪 |
白平衡模式 | 自動/手動/一鍵白平衡/指定色溫 |
聚焦模式 | 自動/手動/一鍵聚焦 |
曝光模式 | 自動、手動、快門優先、光圈優先、亮度優先 |
光圈參數 | F1.8～F11、CLOSE |
快門速度 | 1/25～1/10000 |
背光補償 | 開/關 |
動態范圍 | 關/動態等級調整 |
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 |
信噪比 | ≥50dB |
接口功能性能 | |
產品接口 | HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋轉撥碼、DC12V電源、電源開關 |
視頻壓縮格式 | LAN接口支持：H.264、H.264+USB3.0接口支持：MJPG、H264、YUY2、NV12 |
音頻輸入接口 | 雙聲道3.5mm線性輸入 |
音頻輸出接口 | HDMI、LAN、USB3.0 |
音頻壓縮格式 | AAC、MP3、G.711A |
網絡接口 | 10M/100M/1000M自適應以太網口，支持POE供電，支持音視頻輸出 |
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議；支持遠程升級、遠程重啟、遠程復位 |
控制接口 | RS232-IN、RS232-OUT、RS422兼容RS485 |
串口通訊協議 | VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400 |
USB通訊協議 | UVC（視頻通訊協議），UAC（音頻通訊協議） |
電源接口 | HEC3800電源插座(DC12V) |
電源適配器 | 輸入AC110V-AC220V；輸出DC12V/2.5A |
輸入電壓 | DC12V ± 10% |
輸入電流 | <1A |
整機功耗 | <12W |
云臺參數 | |
水平轉動 | -110°～+110° |
俯仰轉動 | -30°～+30° |
水平控制速度 | 0.1°/s～100°/s |
俯仰控制速度 | 0.1°/s～70°/s |
預置位速度 | 水平：100°/s；俯仰：70°/s |
預置位數量 | 用戶最多可設置255個預置位（遙控器10個） |
其它參數 | |
儲藏溫度 | -10℃～+60℃ |
儲藏濕度 | 20%～95% |
工作溫度 | -10℃～+50℃ |
工作濕度 | 20%～80% |
尺寸（長×寬×高） | 220mm×144mm×159mm |
項目 | PA-F300 |
攝像機、鏡頭參數 | |
圖像傳感器 | 1/2.8英寸高品質CMOS傳感器 |
有效像素 | 207萬、16：9 |
視頻信號 | 1080P60/30/25/59.94/29.97 ； 1080I60/50/59.94；720P60/30/25/59.94/29.97； |
自動光圈 | DC驅動模式 |
最低照度 | 0.5Lux(F1.8，AGC ON) |
數字降噪 | 2D﹠3D數字降噪 |
白平衡 | 手動/自動/一鍵白平衡/ 3000K/ 4000K/5000K/6500K |
聚焦 | 手動 |
光圈 | 自動/手動 |
電子快門 | 自動/手動 |
背光補償 | 開/關 |
寬動態 | 關/動態等級調整 |
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 |
信噪比 | >55dB |
輸入/輸出接口以及支持協議 | |
視頻接口 | 3G-SDI |
圖像碼流 | 雙碼流輸出 |
視頻壓縮格式 | H.264+、H.264 |
控制信號接口 | RS-485 |
5相控制按鍵 | 上、下、左、右、確認五位控制按鍵，可進行攝像機菜單調用、設置； |
網絡接口 | 100M網口（10/100BASE-TX） |
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181 |
電源接口 | 標準DC接口 |
其它參數 | |
電源適配器 | 輸入AC110V-AC220V輸出DC12V/1A 、POE供電（可選） |
輸入電壓 | DC12V±10% |
輸入電流 | 400mA（最大） |
功耗 | 4.8W(最大) |
儲藏溫度 | -10℃～+60℃ |
儲藏濕度 | 20%～95% |
工作溫度 | -10℃～+50℃ |
工作濕度 | 20%～80% |
尺寸（長×寬×高） | 113.4mm×62.6mm×59.1mm |
項目 | PA-F201 | PA-F202 |
攝像機、鏡頭參數 | ||
圖像傳感器 | 1/2.8英寸高品質CMOS傳感器 | |
有效像素 | 207萬、16：9 | |
視頻信號 | HDMI/SDI接口視頻格式1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25 /59.94/29.97 | |
鏡頭光學變倍 | 20倍光學變焦 f＝5.5～110mm | 20倍光學變焦 f＝4.7～94mm |
視角 | 3.3°（窄角）～54.7°（廣角） | 2.9°（窄角）～55.4°（廣角） |
光圈系數 | F1.6 ～ F3.5 | F1.6 ～ F3.5 |
數字變倍 | X10 | |
最低照度 | 0.5Lux(F1.8, AGC ON) | |
數字降噪 | 2D﹠3D數字降噪 | |
白平衡 | 自動/手動/一鍵白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | |
聚焦 | 自動/手動/一鍵聚焦 | |
快門、光圈 | 自動/手動 | |
背光補償 | 開/關 | |
動態范圍 | 關/動態等級調整 | |
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 | |
信噪比 | >55dB | |
接口功能性能 | ||
圖像碼流 | 雙碼流輸出 | |
視頻壓縮格式 | H.264+、H.264 | |
控制接口 | RS485 | |
控制協議 | VISCA/Pelco-D/Pelco-P； 波特率：115200/9600/4800/2400 | |
網絡接口 | 100M網口（10/100BASE-TX） | |
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議；支持遠程升級、遠程重啟、遠程復位 | |
電源接口 | 5.0卡線插座(DC12V) | |
電源適配器 | 輸入AC110V-AC220V輸出DC12V/1A | |
輸入電壓 | DC12V±10% | |
輸入電流 | 400mA（最大） | |
功耗 | 4.8W(最大) | |
其它參數 | ||
儲藏溫度 | -10℃～+60℃ | |
儲藏濕度 | 20%～95% | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | 20%～80% | |
尺寸（長×寬×高） | 155.7mm×70mm×70mm | |
訂購說明
PA系列會議攝像機 | |
PA-E200 | 高清會議攝像機 |
PA-E300 | 高清會議攝像機 |
PA-I400 | 4K會議攝像機 |
PA-F300 | 高清攝像機槍型 |
PA-F200 | 高清攝像機槍型 |
